摘要：本文就電磁流量計故障的原因進行了分析，提出了解決方法，并介紹了選型、安裝及使用中應注意的問題。

電磁流量計是依據法拉*電磁感應定律制成。用來測量電導率大于一定數值的導電液體的體積流量，特別適合測量各種高腐蝕性、固液兩相難混合介質的流量，如工業污水、漿料、酸性混合物、礦漿等。近年來，隨著低頻矩形波、雙頻矩形波勵磁技術和微處理器技術的發展，電磁流量計抗干擾能力、測量精度大大提高，使其應用更為廣泛。但缺點是對工藝介質、安裝質量等要求較高。如果解決不好這些問題，儀表的故障率將會很高。例如某廠化工裝置開工后一年多時間內，現場使用的幾十臺電磁流量計中有近一半先后出現故障，對裝置正常運行造成了很大影響。針對這種狀況，采取多種改進措施，實施后收到了顯著效果。

1、流量計故障的主要原因

1.1 介質溫度過高導致襯里變形

電磁流量計的測量管一般用非導磁的高阻材料(如不銹鋼)制成，同時，在測量導管內壁與電*之間安裝有絕緣襯里，一是防止兩電*被金屬導管所短路，二是為防止導管被腐蝕，并使內壁光滑。襯里材料視工作溫度不同而不同，如果測量的介質溫度長時間超過這個溫度，將導致流量管的襯里材料發生膨脹、形變和質變，并*終使流量管損壞。例如某臺儀表所測量的介質溫度為155℃，而選用的流量管的*高工作溫度為130℃，該表投用后不到10min，就出現線圈斷裂，造成流量管損壞。當工藝人員用蒸汽對管線進行吹掃時，如果不事先拆除管線上的流量管，也很容易造成這種狀況。出現襯里變形，大多發生在氟塑料的襯里，造成這種現象的原因有兩種：一是蒸氣滲透引起氟塑料襯里的熱擴散現象，所謂熱擴散是當管道內介質(氣體或蒸氣)流過氟塑料襯里時所發生的自然的物理現象，通常滲透的程度主要取決于襯里材料、液體和蒸氣的類型、襯里的厚度(當襯里的厚度增加時滲透程度則相應減小)、襯里內外的溫差(當襯里內外溫差很大時滲透則加劇)和管道壓力等多個因素。二是氟塑料襯里特別是聚四氟乙烯(PTFE)襯里本身的工藝結構，因為聚四氟乙烯與管壁間僅靠壓貼，無黏結力，故不能用于負壓管道。

1.2 電*結垢及電*短路

由于電磁流量計常用來測量臟污或介質中含有顆粒的流體，當被測介質的黏度較高時，流量計運行一段時間后，常會在在管壁附著和沉淀，若附著的介質是比被測液體電導率高的導電物質，則信號電勢被分流而不能工作，即電*短路；若是非導電層，就是我們?nèi)粘Ｋf的電*結垢，則使電*開路而不能工作。若附著于襯里管異物層為氧化鐵銹層，或以金屬為主要成分的染料，其電導率大于液體電導率，測得的流量值將比實際流量值低；若為碳酸鈣等水垢層，其電導率低于液體，測得的流量值將低于實際流量。若附著層電導率與液體相同，按式計算附加誤差為零，但僅局限于附著層厚度小的條件，譬如2t/d要小于10%，因為相同流量有附著層時流通截面積減小，但平均流速增加，相互間可抵消，也只能說附加誤差可忽略。

1.3 環境溫度的影響

化工裝置上使用的電磁流量計大多用來測量含有固體顆粒及漿料的混合物流量，介質溫度大都在100℃以上。為了保證漿料不凝固，管道外一般設計有伴熱管線，而且兩者用很厚的保溫材料包在一起。由于施工不當，很多電磁流量計的流量管也包在里面，甚至伴熱管線還要在流量管上纏繞幾圈，伴熱一般采用0.35MPa蒸汽，溫度達150℃左右。因此，流量管周圍的環境*高達100℃以上，而電磁流量計要求周圍環境的*高溫度為60℃，儀表長時間工作在高溫環境下，導致儀表故障率很高。

1.4 指示晃動

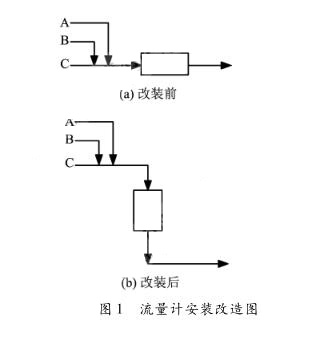

流量計輸出波動是出現比率*多的故障類型，這種情況大多是由于儀表安裝不當或工藝流體影響造成的。流量計安裝改造圖如圖1所示。

常見故障原因有：

①在有脈動流動源或多股流體匯總的管線上，如果匯總處離流量計比較近時，對流量計影響會非常大。例如圖1(a)是我們曾遇見的某一臺流量計的安裝情況，流量計測量的是A、B、C三股流體的總流量，其中A股流體來自于高于流量計安裝位置十多米的緩沖罐內，流體匯合點離流量計入口不足2m，使用過程中發現流量計經常出現大幅波動，而且指示一直不準，經過分析我們認為流量計安裝距流體匯合點太近，而且不適合水平安裝。于是將流量計改為圖1(b)的安裝方式，投用后流量計基本能正常工作。因此要盡可能減緩流體對流量儀表測量的影響，通常要求流量傳感器遠離脈動源，利用管流流阻衰減脈動，或在管線適當位置安裝被動式濾波器，吸收脈動。

②管道未充滿液體或液體中含有氣泡。這類故障主要是管網工程設計不良，使傳感器的測量管未充滿液體或傳感器安裝位置不妥所致。應按照安裝要求安裝或進行管網改造；另外，應注意避免配比混合容器攪拌時混入空氣及泵吸入端或管系其他局部產生密封不良的場所吸入空氣等。

③外界雜散電流等電磁干擾。電磁流量計很容易受外磁場干擾導致指示波動，而且這種波動往往沒有規律。因此安裝時應做好接地保護，不要與其他電機或電器共用接地，電磁流量計傳感器應遠離磁源。

④在測量雙組分或多組分液體時，如果液體電導率不同而且未均勻混合，或管道化學反應尚未完全完成，將會導致流量計指示波動。出現這種情況應將加液點移至下游，或?qū)MF移至加液點上游。液體的電導率接近下限值。這種情況需要改變介質特性，若不能改變工況應選用其他類型流量計。

⑤電*材料與液體匹配不妥。電*材料的選擇應*先考慮對被測液體的耐腐蝕性，若選配不妥將產生電*表面效應，會形成輸出晃動等故障。

1.5 接地不當及外界干擾影響流量計正常工作

電磁流量計的信號比較微弱，滿量程時只有2.5～8mV，流量很小時，輸出只有幾微伏，外界略有干擾就能影響測量的精度，因此，電磁流量計對接地要求很嚴格，變送器的外殼、屏蔽線、測量導管以及導管兩端的管道都要接地，并且要求單獨設置接地點。精對苯二甲酸(PTA)裝置儀表投用初期，我們發現很多電磁流量計指示波動，而且幅度很大，經常出現超量程現象。通過分析及試驗，我們認為一方面是儀表的靈敏度過高，主要原因則是施工不當造成檢測部分受外界干擾，電磁流量計引入的干擾主要有同相干擾和正交干擾兩種。其來源為：

①周圍電器設備使金屬管道上存在雜散電流(如管道上的電焊操作等)，這些電流通過管道以及管道內的液體影響到電磁流量計。

②電磁流量計的工作接地與電機、電器設備公共接地或接入上、下水管道上，使電力設備的漏電流通過公共地線引入電磁流量計。

③周圍電器設備的電磁場對訊號傳輸線及電子線路的干擾。

④對于輸送腐蝕性介質的絕緣管道或者絕緣內襯的管道，由于液體在絕緣管道中流動與管壁摩擦產生靜電，通過液體傳到電磁流量計測量電*再傳送測量線路，干擾了流量訊號的測量。

⑤電磁流量計本身的“變壓器效應”產生的正交干擾。

2、改進措施

2.1 部分流量計重新選型

在承包商及設計部門的指導下，對因溫度過高而不滿足使用條件的部分流量計重新進行選型，例如，測量工藝介質較高部分儀表選用Rosemount公司生產的以聚四氟乙烯為內襯的8705型流量管，溫度范圍為－20～177℃。另外，在工藝管線用蒸汽吹掃時，及時拆除流量管，以避免過熱蒸汽對流量管造成損壞。另外在換型時盡量選用不易附著的尖形或半球形突出電*、可更換式電*、刮刀式清垢電*等。刮刀式電*可在傳感器外定期手動刮除沉垢。也有暫時斷開測量電路，在電*間通以短時間的低壓大電流，焚燒清除油脂類附著層。易產生附著層的場合采用提高流速以達到自清掃管壁的目的，這是一個比較有效的方法，當然采用易清洗的管道連接是一個比較徹底的方法。

2.2 對儀表伴熱進行完善

將所有流量管上纏繞的蒸汽伴熱線去掉，使伴熱線從流量管旁繞過，并將儀表外部保溫去掉，使儀表工作在要求的溫度范圍之內。另外將法蘭和線圈盒間增加隔熱措施，減小溫差、熱擴散，這將在很大程度上改善襯里內外溫差情況，從而降低滲透率和蒸汽在測量管壁內的凝聚；加厚聚四氟乙烯(PTFE)襯里厚度；提供其它形式的襯里，如金氟環氧基樹脂(PFA)和陶瓷襯里。

2.3 改變儀表安裝方式

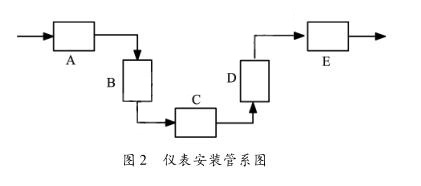

從安裝方面盡量選擇安裝在流體自下向上流動的垂直管道上。雖然傳感器安裝方向水平、垂直或傾斜均可，不受限制，但測量固、液兩相流體*好垂直安裝，自下而上流動，這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。如必須安裝在水平或傾斜的管道上時，要使電*軸線平行于地平線，不要垂直于地平線，因為處于底部的電*易被沉積物覆蓋，頂部電*易被液體中偶存氣泡擦過遮住電*表面，使輸出信號波動。儀表安裝管系圖如圖2所示。

不宜位置，B處可能液體不充滿，A、E處易積聚氣體，且E處傳感器后管段短也有可能不充滿。對于固、液兩相流C處亦是不宜位置。另外控制流量的閥門應安裝在電磁流量計的下游，以免產生氣泡或不滿管。從操作方面盡量避免由于電磁流量計上游的設備操作產生的氣泡帶入流量計，如關小泵吸口閥門，或者讓液流暴露在空氣中的下泄，而將空氣帶入液流中。此外將部分流量管兩端的工藝管線增加支撐，并確保兩端連接法蘭在同一水平面上，使流量管盡可能不受力。同時，對直管段長度達不到要求的工藝管線進行更換。

2.4 對接地進行完善和改造

①確保使液體電位與地電位相同。實現傳感器的基準電位(端電位)，轉換器/放大器的基準電位與被測液體相同。工作接地應堅持“單點接地”，不能用公共接地線接地。接地點盡量遠離電器接地、避雷接地以及其它設備的保護接地。接地裝置與傳感器的距離盡可能短些。傳感器接地措施一般有如下三種：傳感器在金屬管道上安裝，金屬管道內壁沒有絕緣層，則可將接地導線接到兩個管道法蘭上，它可通過金屬管道與液體保持可靠的接地，若干擾太強，如此接地不足以抗衡干擾時，則接地導線應從兩個管道法蘭分別沿金屬管道向外延伸至能消除干擾處，連接傳感器在塑料管道或內壁絕緣(涂料、油漆、襯里)的管道上時，傳感器兩側應裝有接地環，使之與液體接觸。將兩個接地環與傳感器法蘭相連接后接地;傳感器在陰*保護管道上的安裝，帶有電蝕保護的管道通常里外絕緣，使液體對地無導電性接地。此時傳感器必須使用接地環。接地環要裝在傳感器的兩個端面上并與連接管道法蘭絕緣。兩連接管道法蘭用銅導線繞過傳感器連接，使陰*保護電位與傳感器之間隔離。此外，傳感器轉換器及二次儀表間的回路接地及屏蔽接地也應予以足夠的重視。

②電磁流量計的安裝應盡量遠離容易引起感應干擾的部分電動機、變壓器或其它電源備件附近。

③對“變壓器效應”正交干擾，則可通過儀表調零或采用類似于熱電偶三線制接法補償干擾的方法，以消除其影響。

2.5 加大巡檢及維護力度

每天兩次對所有電磁流量計進行巡檢檢查，對出現的問題及時進行處理，定期對流量管內的沉積物進行清理。

3、結束語

通過采取以上措施，取得了明顯效果，從改造后到現在近兩年時間，所有電磁流量計一直運行良好，操作人員反映讀數準確，操作簡單，不但為工藝人員對裝置操作提供了準確的數據，還為電磁流量計在該公司的應用提供了重要依據。
