電池供電電磁流量計如何選型
發布時間：2021-08-26 02:27:31??點擊次數：1894次
電池供電電磁流量計用來測量導電介質流量，被廣泛用于化工、化纖、造紙、礦冶、城市給排水、環保、水利、鋼鐵、石油、制藥等工業領域中，可測量各種酸、堿、鹽溶液，生產水、石灰乳、污水及各類漿液。
選型說明
正確地選用電池供電電磁流量計是保證用好電池供電電磁流量計的前提條件。選用什么種類的電池供電電磁流量計應根據被測流體介質的物理性質和化學性質決定，使電池供電電磁流量計的通徑、流量范圍、襯里材料、電*材料和輸出電流等，都能適應被測流體的性質和流量的要求。
儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：
1.被測流體名稱和其化學性能。
2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。
3.*高工作壓力。4.*高工作溫度、*低工作溫度。
5.被測流體必須具備一定的導電性，導電率≥5μs/cm。
6.*大流量和*小流量必須符合表 2-1 的數據。
7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。
8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。
9.確定是否有負壓情況存在。
10.電*和襯里材料的選擇應滿足流體介質的化學性能。

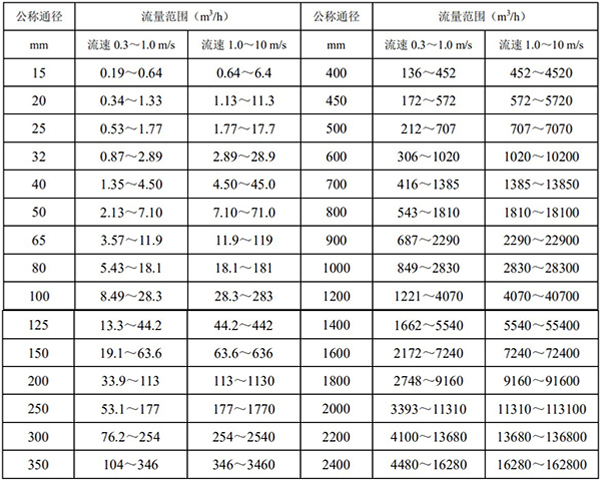

1.1 公稱通徑與流量范圍

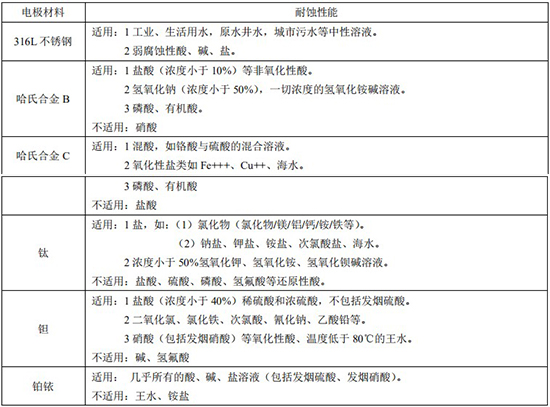

1.2 電*材料的選擇

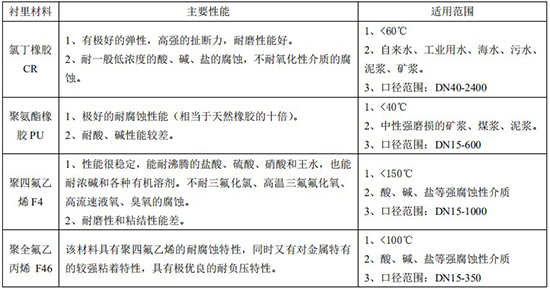

1.3 襯里材料的選擇

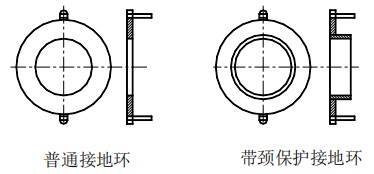

1.4 接地環的選擇
若與傳感器連接的管道是絕緣性，則推薦使用接地環或接地電*，若被測介質是磨損的，應選擇帶頸襯里保護接地環。
聚四氟乙烯襯里的傳感器，安裝使用時建議配備接地環，其作用有二：一是保護襯里表面，二 是具有良好接地。
1.5 外形和安裝尺寸，見表 2-4
注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
1.5.1 轉換器的結構和外形尺寸(詳見轉換器部分)
1.5.2 電池供電電磁流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）
常用規格電池供電電磁流量計外形尺寸和法蘭連接尺寸
常用規格電池供電電磁流量計外形尺寸和法蘭連接尺寸
